كيفية قياس عمودي برج القطب الصلب؟

مرحبًا يا من هناك! كمورد لأبراج الأعمدة الفولاذية، غالبًا ما يتم سؤالي عن كيفية قياس عمودي هذه الأبراج. إنه جانب حاسم، خاصة عندما يتعلق الأمر بضمان سلامة وكفاءة نقل الطاقة. في هذه المدونة، سأشارك بعض الأساليب والنصائح العملية حول قياس العمودية لبرج ذو عمود فولاذي.

لماذا يعتبر قياس العمودية مهمًا؟

أولاً، دعونا نتحدث عن سبب أهمية قياس العمودية لبرج ذو عمود فولاذي. يمكن للبرج الذي لا يكون عموديًا تمامًا أن يؤدي إلى مجموعة كاملة من المشاكل. يمكن أن يسبب ضغطًا غير متساوٍ على الهيكل، مما قد يؤدي إلى التآكل المبكر. وبمرور الوقت، قد يؤدي ذلك إلى تعريض السلامة الهيكلية للبرج للخطر، مما يشكل خطرًا على خطوط الكهرباء التي يدعمها والبيئة المحيطة.

علاوة على ذلك، في صناعة الطاقة، الدقة هي المفتاح. الأبراج غير العمودية يمكن أن تؤثر على نقل الكهرباء. وقد تسبب تقلبات في المجال الكهربائي، مما يؤدي إلى فقدان الطاقة أو حتى التداخل مع الأنظمة الكهربائية الأخرى القريبة. لذلك، يعد القياس الرأسي الدقيق أمرًا ضروريًا للحفاظ على مصدر طاقة مستقر وموثوق.

أدوات لقياس العمودية

هناك العديد من الأدوات التي يمكنك استخدامها لقياس عمودي برج القطب الفولاذي. فيما يلي بعض من أكثرها شيوعًا:

1. المزواة

المزواة هي أداة دقيقة تستخدم لقياس الزوايا في المستويين الأفقي والرأسي. إنها أداة رائعة لقياس عمودي البرج. تقوم بإعداد المزواة على مسافة معينة من البرج، عادة ما تكون عدة أضعاف ارتفاع البرج للحصول على قراءات دقيقة.

بمجرد إعداد جهاز المزواة وتسويته، يمكنك رؤية الجزء العلوي والسفلي من البرج. من خلال قياس الزاوية العمودية بين النقاط العلوية والسفلية، يمكنك حساب الانحراف عن الوضع الرأسي. هذه الطريقة دقيقة تمامًا، ولكنها تتطلب بعض المهارة والمعرفة لتشغيل المزواة بشكل صحيح.

2. مقياس الميل

مقياس الميل، المعروف أيضًا باسم مقياس الميل، هو أداة أبسط. يمكن حملها باليد أو تركيبها على البرج. مقاييس الميل المحمولة سهلة الاستخدام. ما عليك سوى وضعه على البرج على ارتفاعات مختلفة وأخذ قراءات لزاوية الميل.

للحصول على مراقبة أكثر دقة ومستمرة، يمكنك استخدام مقياس الميل المثبت. غالبًا ما يتم تثبيتها على البرج أثناء البناء ويمكن أن توفر بيانات في الوقت الفعلي حول عمودي البرج. إنها مفيدة بشكل خاص للمراقبة طويلة المدى، حيث يمكنها اكتشاف أي تغييرات تدريجية في موضع البرج بمرور الوقت.

3. مستوى الليزر

يعد مستوى الليزر أداة مفيدة أخرى. يعرض شعاع ليزر أفقيًا يمكن استخدامه كخط مرجعي. يمكنك وضع مستوى الليزر في نقطة ثابتة بالقرب من البرج ومن ثم قياس المسافة من خط الليزر إلى البرج على ارتفاعات مختلفة باستخدام شريط القياس.

إذا كان البرج عموديًا، فيجب أن تكون المسافات المقاسة على ارتفاعات مختلفة هي نفسها. يشير أي انحراف في هذه المسافات إلى عدم وجود عمودي. تعد مستويات الليزر سهلة الاستخدام نسبيًا ويمكن أن توفر نتائج سريعة ودقيقة.

عملية خطوة بخطوة لقياس العمودي

الآن، دعونا نستعرض عملية قياس العمودية لبرج ذو عمود فولاذي خطوة بخطوة باستخدام جهاز المزواة كمثال:

الخطوة 1: إعداد المزواة

اختيار الموقع المناسب لتركيب المزواة. وينبغي أن يكون على مسافة آمنة من البرج وعلى سطح مستقر. تأكد من تسوية المزواة باستخدام فقاعة التسوية المدمجة. ثم قم بضبط تركيز التلسكوب بحيث يمكنك رؤية الجزء العلوي والسفلي من البرج بوضوح.

الخطوة 2: خذ القراءة الأولية

شاهد الجزء السفلي من البرج من خلال تلسكوب المزواة. يجب أن تتماشى الشعيرات المتصالبة في التلسكوب بدقة مع النقطة السفلية للبرج. سجل قراءة الزاوية الرأسية على مقياس المزواة. هذه هي النقطة المرجعية الخاصة بك.

الخطوة 3: رؤية قمة البرج

حرك التلسكوب لرؤية أعلى البرج. مرة أخرى، قم بمحاذاة الشعيرات المتقاطعة بدقة مع النقطة العليا. خذ قراءة الزاوية العمودية في هذا الموضع.

الخطوة 4: حساب الانحراف

اطرح قراءة الزاوية الرأسية الأولية (من أسفل البرج) من قراءة الزاوية الرأسية في أعلى البرج. تمثل القيمة الناتجة الانحراف الرأسي للبرج. يمكنك بعد ذلك حساب مسافة الانحراف الفعلية باستخدام الدوال المثلثية، اعتمادًا على المسافة بين المزواة والبرج.

العوامل المؤثرة على قياس العمودية

عند قياس عمودي برج القطب الفولاذي، هناك العديد من العوامل التي يمكن أن تؤثر على دقة قياساتك.

1. الرياح

يمكن أن تتسبب الرياح القوية في تأرجح البرج، مما يجعل من الصعب الحصول على قراءات دقيقة. من الأفضل قياس العمودي في يوم هادئ أو استخدام طرق يمكن أن تعوض الحركة، مثل أخذ قراءات متعددة على مدار فترة زمنية وحساب متوسطها.

2. درجة الحرارة

يمكن أن تؤدي التغيرات في درجات الحرارة إلى تمدد البرج أو انكماشه. يمكن أن يؤدي ذلك إلى تغييرات طفيفة في شكل البرج وموضعه، مما قد يؤثر على قياس العمودي. إذا أمكن، قم بقياس العمودي عند درجة حرارة ثابتة أو قم بتصحيح القراءات بناءً على معاملات التمدد أو الانكماش المرتبطة بدرجة الحرارة.

3. تسوية المؤسسة

مع مرور الوقت، قد يستقر أساس البرج بشكل غير متساو. وهذا يمكن أن يتسبب في ميل البرج. من المهم مراقبة الأساس بانتظام بحثًا عن أي علامات تسوية واتخاذ الإجراءات التصحيحية إذا لزم الأمر.

أبراج القطب الصلب لدينا

نحن المورد الرئيسي لبرج القطب الصلب. تم تصميم أبراجنا وتصنيعها وفقًا لأعلى المعايير، مما يضمن عموديًا ممتازًا منذ البداية. نحن نستخدم تقنيات التصنيع المتقدمة وعمليات مراقبة الجودة لضمان دقة منتجاتنا.

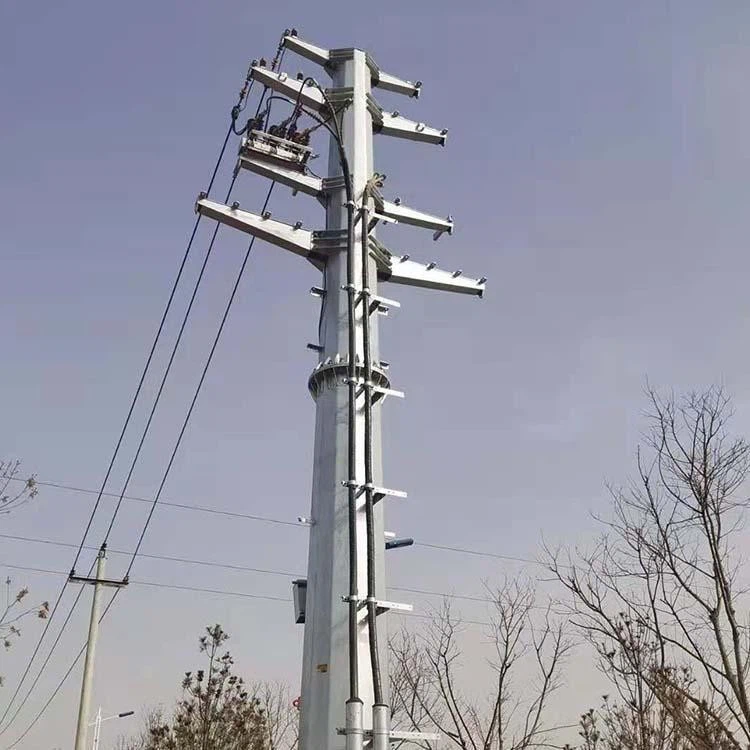

ملكنابرج مونوبولهو خيار شعبي بين عملائنا. فهو يتميز بتصميم أنيق وعصري، إلى جانب القوة والمتانة العالية. وإذا كنت تبحث عن شيء مثير للإعجاب حقًا، فاطلع على موقعناأطول برج مونوبول، والذي يعرض خبرتنا الهندسية والتزامنا بالجودة.

إذا كنت في سوق أبراج الأعمدة الفولاذية، فنحن نحب أن نجري محادثة معك. سواء كنت شركة مرافق أو مقاولًا أو مهندسًا، يمكننا أن نقدم لك الحلول المناسبة لاحتياجات نقل الطاقة الخاصة بك. اتصل بنا لبدء مناقشة حول متطلبات مشروعك، وسنعمل معك لضمان حصولك على أفضل أبراج الأعمدة الفولاذية المناسبة لتطبيقك.

مراجع

• "هندسة خطوط نقل الطاقة" بقلم جون سميث
• "دليل الهندسة الإنشائية للأبراج" بقلم جين دو
• معايير الصناعة والمبادئ التوجيهية لبناء وصيانة برج القطب الصلب.
